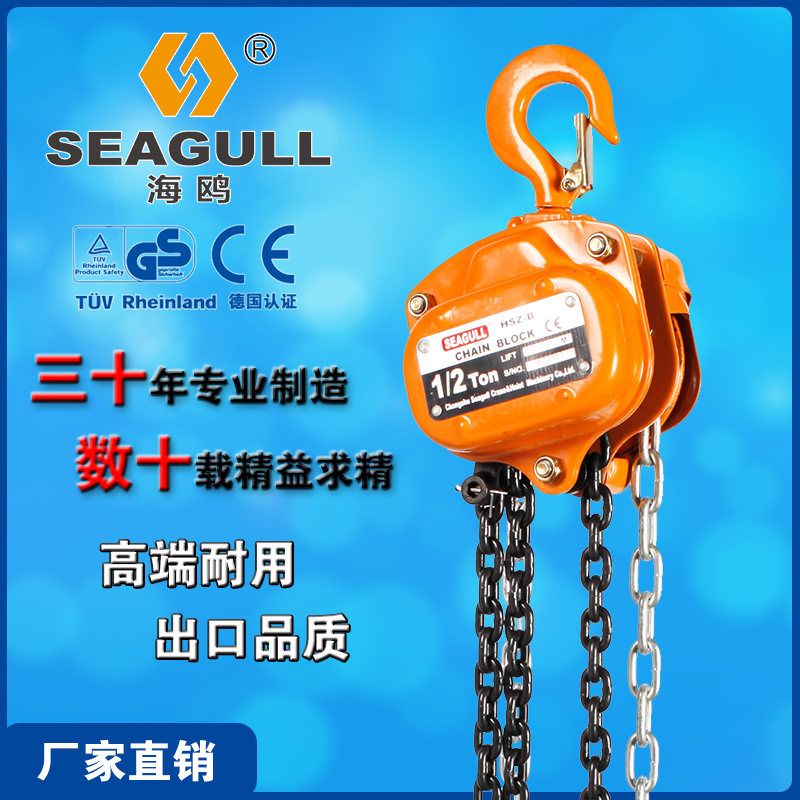

链式起重机是一种使用简便，携带方便的手动起重机械，俗称倒链，手拉葫芦，以下统称手拉葫芦。它适用于小型设备和重物的短距吊装，临时挂置，及吊装大型组件时的调整等。起重量一般在5～200kN范围内。手拉葫芦具有结构紧凑，手拉力小，使用稳当，较其他起重机械容易掌握。

一、手拉葫芦的构造和种类

手拉葫芦由链轮、手拉链、传动机械、起重链及上下吊钩等几部分组成。其中，机械传动部分又可分为蜗轮式传动和齿轮式传动两种。由于蜗轮式传动的机械效率很低，零件易磨损，所以现在也很少使用。齿轮传动的手拉葫芦也有几种型号，其中HS型是制造单位较多，颇受欢迎的一种手拉葫芦，WA型是在SH型基础上改进的新产品，SBL是采用新型机构传动，它的机械率高，但自重略比SH型重一些。齿轮传动的手拉葫芦有片状手拉葫芦，其起重量小，一般为2.5～10kN，起重时提升速度从2.24～ 0.65m／s；另一种类型是行星齿轮手拉葫芦，最大起重量可达200kN。

二、手拉葫芦的工作原理

当提升重物时，手拉链使键轮按顺时针方向转动，链轮沿着圆盘套筒上的螺纹向里移动。而将棘轮和摩擦片都压紧在链轮轴上（链轮轴与圆盘牢固形成一体），棘轮圈只能顺时针方向转动，棘爪在棘轮圈上跳动发出嘻嘻之声，链轮右端的齿轮带动齿轮（也称行星齿轮）与固定圈相啮合，使齿轮沿着链轮轴为中心顺时针方向转动，同时带动驱动机构和起重链轮转动，使起重链子上升，当不拉手拉链之后，重物是靠自重产生的自锁现象和棘爪阻止棘轮圈逆时针方向转动而停止在空中。反之，当松下重物时，手拉链使链轮按逆时针方向转动，链条沿着圆盘套筒上的螺纹向外移动，而将棘圈摩擦片和圆盘套筒分离，则链轮轴右端的齿轮、带动齿轮与固定齿轮相啮合，使齿轮沿链轴为中心逆时针方向转动，同时带动驱动机构和起重链轮转动，使起重链子下降，当不拉手拉链之后，因链轮停止转动时，起重链轮传动机构同样沿着逆时针方向继续转动，使圆盘摩擦片及棘圈相互之间互相压紧而产生摩擦力，棘轮圈受棘爪阻止不能向逆时针方向转动，于是摩擦力作用在螺纹上产生自锁，使重物停止在空中。
