手拉葫芦的传动是由链轮和传动链条实现的。不同载重量决定了手拉葫芦的传动链条个数。因而手拉葫芦的传动链条排列方法也有不同。

今天由常熟海鸥为您介绍下手拉葫芦传动链条的几种排列方法。

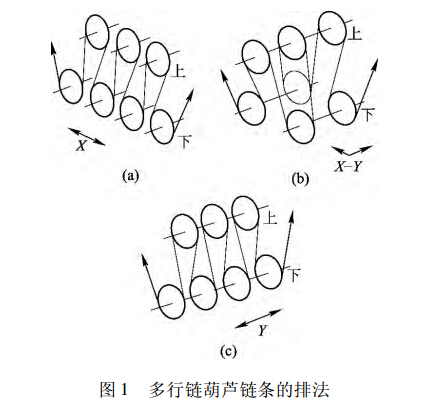

如图所示：是手拉葫芦传动链条的几种常见排法。

常熟海鸥起重机械有限公司，为您提供手拉葫芦采购。多种型号多种吨数可以选择，满足各行各业起重要求。

一：游轮轴互相持平，传动链条无歪曲，承受力保持良好，X方位传动链条有个倾斜度方向，此类排顺基于手拉葫芦空间过大较少选用;

二：X－Y复合型排布，传动链条交叠多歪曲明显，但焊合钩架较为牢固;

三：同轴式构造，结构紧凑，拼装便捷，传动链条Y方位有个歪曲，适用于传动链条个数较多场所

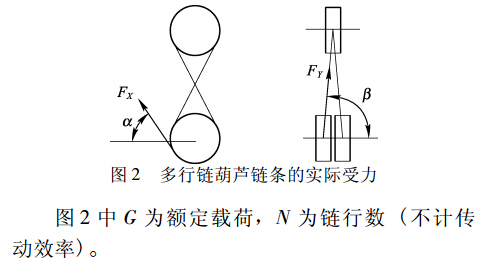

图1显示，不一样的排布形式手拉葫芦主体与上下钩架的相对位置不一样，最终得以造成几行链手拉葫芦传动链条在XY方位存有不一样程度上的倾斜度，因而，传动链条的具体承受力比单行链竖直时的承受力要大，见图2。基于手拉葫芦主体布局在上钩架两边在X方位与主体相接的主动链倾斜度方向为大，Y方位倾斜度方向也扩大传动链条承受力并干扰齿合品质，应取α(β)比较大的方向当做传动链条大承受力的检算根据图2中G为额定值负载，N为链行数(不计入齿轮传动工作效率)
